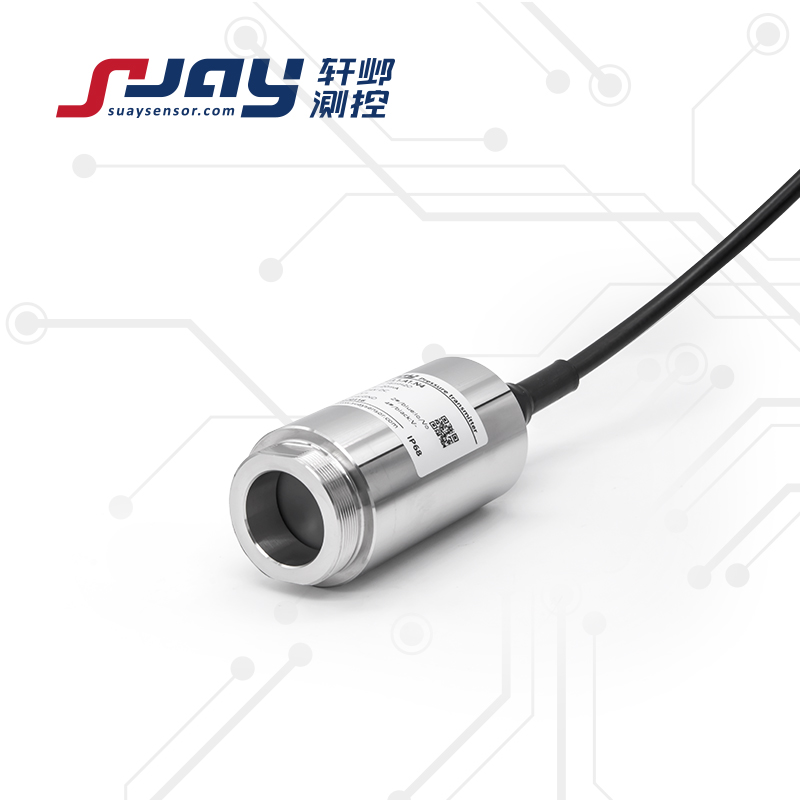

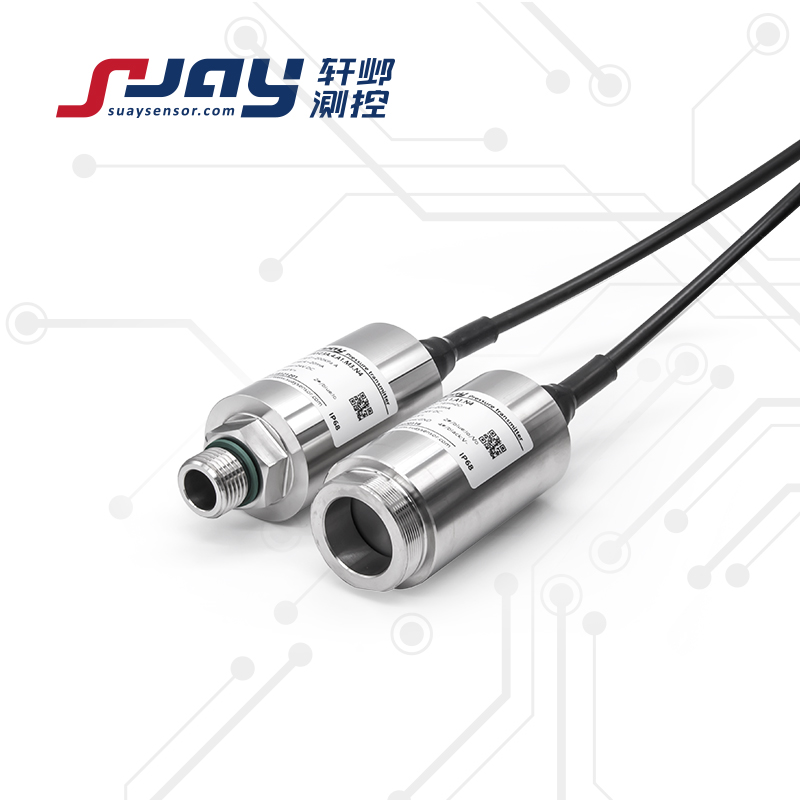

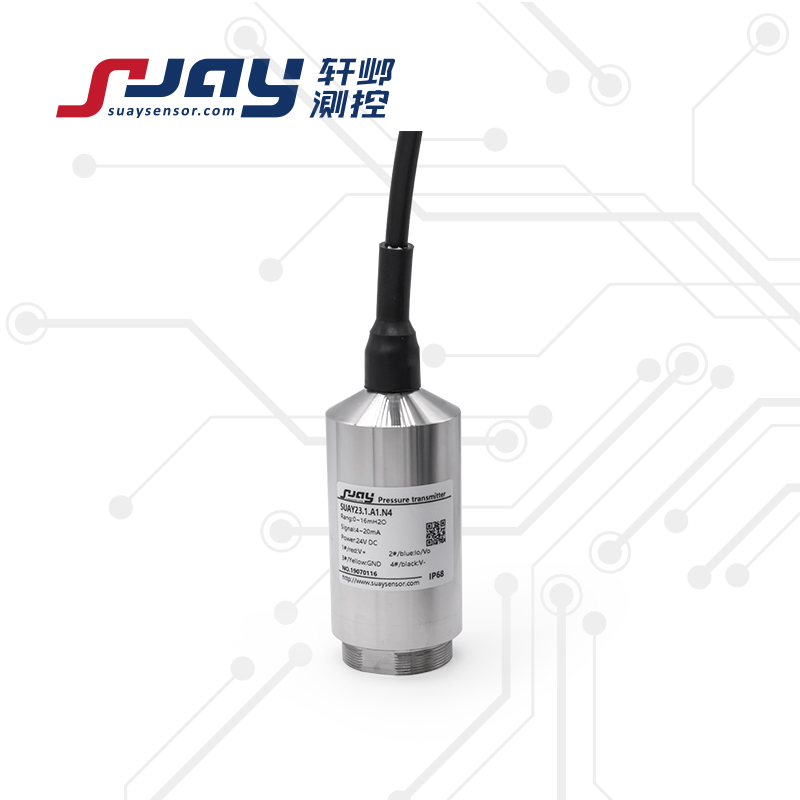

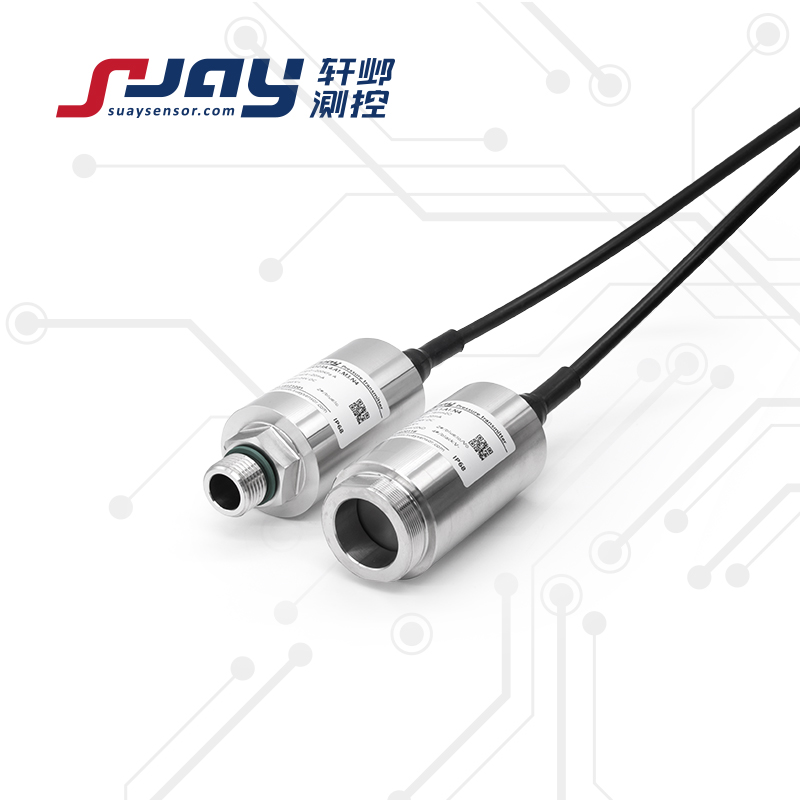

產品特點：
l 全不銹鋼結構，測量元件與信號處理電路全部封裝在內，帶來出色的穩定性
l 可靠的水密封技術，IP68級防護
l 高靈敏度感壓元件，可快速準確地測量液位的變化
l 體積小，綜合精度高，
l 投入式測量，安裝、使用方便
l 小量程可選安裝式結構，便于插入式測量，現場可維護
產品性能指標
|
測量范圍
|
投入式 0-1mH2O...200mH2O（可選絕壓）
分體式 0-20mH2O
插入式 0-2mH2O
|
|
測量介質
|
與316不銹鋼兼容液體（特殊介質可選防腐蝕型）
|
|
靜態精度①
|
±0.1%FS ±0.25%FS ±0.5%FS
|
|
信號輸出/供電
|
4-20mA 0-5V 1-5V 0-10V
|
12-36VDC(典型24VDC)
|
|
0.5-4.5V
|
5VDC/12-36VDC(典型24VDC)
|
|
數字信號輸出RS485
|
5VDC/12-36VDC(典型24VDC)
|
|
工作溫度
|
-20～70℃
|
|
補償溫度
|
-10～60℃
|
|
貯存溫度
|
-40～100℃
|
|
長期穩定性
|
典型：±0.1%FS/年 最大：±0.2%FS/年
|
|
零點溫度漂移
|
典型：±0.02%FS/℃ 最大：±0.05%FS/℃
|
|
靈敏度溫度漂移
|
典型：±0.02%FS/℃ 最大：±0.05%FS/℃
|
|
過載能力
|
2倍滿量程壓力
|
|
有效測量壽命
|
﹥106壓力循環（P:10-90%FS）
|
|
響應時間
|
≤1ms
|
|
分辨率
|
大于10-5（通常受限采集顯示設備，理論無限?。?/span>
|
|
負載電阻
|
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
|
|
絕緣電阻
|
200M?，100VDC
|
|
安裝方式
|
分體式/插入式：G1/2或DN2法蘭安裝（其它接口可定制）
|
|
電氣連接
|
液位專用電纜（Φ7.2mm聚氯乙烯電纜），長度根據用戶要求定制
|
|
接口及殼體材料
|
304/316L不銹鋼
|
|
外殼防護
|
IP68
|
|
安全防爆
|
Ex iaⅡ CT5（本安）
|
|
密封圈
|
氟橡膠
|
|
傳感器膜片
|
不銹鋼316L
|
|
產品重量
|
約500克
|
注：①包含非線性、遲滯和重復性
選型參數對照表
|
型號
|
量程
|
精度
|
輸出
|
安裝螺紋
|
電氣連接
|
特定參數
|
|
SUAY20
|
0-1mH2O
...200mH2O量程可選
|
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
|
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
V0:定制
|
M3:G1/2
M5:DN20法蘭
M0:定制
注：投入式此項不選
|
N4:IP68液位專用電纜
N5: IP68深井（高強度）專用電纜
注：電纜長度根據用戶要求定制
|
F:分體式
B:插入式
L:顯示
E:本案防爆
|
|
SUAY20.2.A1.N4.E
|
選型提示：
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
